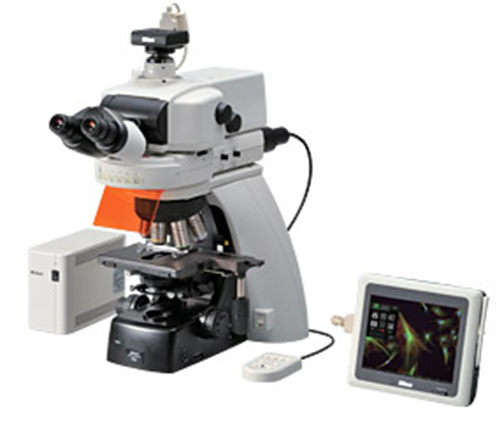

尼康NI生物显微镜

简要描述:尼康NI生物显微镜经过多年的技术*新与光学上的完善,赋予尼康新*代Eclipse Ni-E正置研究显微镜革命性的模块化设计,功能扩展变得如此简单也可*准的搭配出各类定制系统。全*CFI平场复消色差Lambda物镜,尼康**的纳米晶体镀层技术保证了更高的透过率呈现更加明亮更高分辨率的图像。增加更为出s的宽场与具备电动模块的点状激光照明装置。尼康新*代研究级显微镜使您的研究没有局限!

  • 更新时间:2021-05-31
  • 产品型号:NI
详细介绍

研究级显微镜的跃进,看得见的进化!

尼康NI生物显微镜经过多年的技术*新与光学上的完善,赋予尼康新*代Eclipse Ni-E正置研究显微镜革命性的模块化设计,功能扩展变得如此简单也可*准的搭配出各类定制系统。全*CFI平场复消色差Lambda物镜,尼康**的纳米晶体镀层技术保证了更高的透过率呈现更加明亮更高分辨率的图像。增加更为出s的宽场与具备电动模块的点状激光照明装置。尼康新*代研究级显微镜使您的研究没有局限!

| 分层结构提高系统扩展性

Nikon*有的分层结构可是一个显微镜同时具备两路光路以适用于给类不同的应用。此结构可提供荧光照明与滤镜转盘或光活化组件的双层光路,用于正置显微镜的光活化组件也是有尼康第*提供的。

Ni-E(物镜对焦)配备电动荧光与光活化装置双层光路

| 高速电动组件

提供各类功能的高速电动组件。如具备更高速度的电动激发阻挡滤片转轮和电动光闸,可以快速改变波长,从而减轻样本的光漂白程度。使用可轻松操作的控制按钮,可显著提高操作效率。

| 两种可调换的调焦机构

显微镜提供载物台调焦与物镜聚调焦两种方式,具有电动对焦固定载物台的配置可以满足多光子活体成像等试验的要求。

Ni-E(物镜调焦)配备多光子系统

| 物镜切换自动调节

聚光镜、孔径光阑与视场光阑以及ND滤光片会在物镜切换时自动设定到*佳位置。此外,每次转动手柄时载物台XYZ 移动量和齐焦距离偏差修正也会自动调节。同时,也可以手动调节显微镜的各类设定。

| 观察模式自动切换

可以将明场、DIC、象差和荧光等观察方法制定到各按钮,只需轻轻一点相应的按钮即可完成切换。这对使用多种观察方法对同一份标本成像时十分有用。

| 高精度电动调焦

尼康Ni-E 采用的高精度Z轴调焦技术可提供共聚焦激光显微镜要求的*确高度信息。独立的粗调旋钮和微调旋钮让操作变得更加简单。

| *越的光学性能

尼康作为一家光学显微镜制造商,在这一领域积累了丰富的技术和经验。尼康采用的先进技术涵盖了从光学玻璃生产到镜头设计、装配、涂层和加工处理的各个领域,是尼康的光学产品具有无y伦b的性能。

高性能物镜

CFI Plan Apochromat λ系列

尼康*创的纳米结晶涂层技术,使尼康生产的物镜具有*高NA值、长波长范围内透过率大大提高、色差矫正横跨435-850 nm,不仅适用于明场和DIC观察,而且亦极适合荧光的观察。此系列透镜可以在任何波段获取明亮清晰的图像,适用于近红外成像与多色荧光成像。由于即使在激发光线微弱时也可拍摄到明亮的图像,所以对标本的损坏可以降到*低。

CFI Plan Apochromat λ系列物镜

纳米晶体涂层

由纳米级颗粒组成的防反射涂层*次应用于显微镜物镜的制造,刺激出基于半导体制造技术应用于尼康的照相机镜头。这种粗纹理结构使粒子以海绵构造的方式排列,同时使粒子之间的空间保持均一,从而使折射率显著降低,提高物镜的光线透过率。

水镜

此系列物镜的工作距离长、观察模式下对厚标本的细微结构进行高清晰成像。NA大,可在近红外波段内提供出色的透过率。40x 和60x 物镜的轴向色差已修正到了850 nm,可以在IR-DIC

25xW MP和100x物镜具有NA大(1.1)、工作距离长(2.0 mm)的特点。此类物镜可在红外区域进行色差矫正,适合多光子激发观察。此外,由于配备了可对在不同温度和不同观察深度出现的球面像差变化进行补偿的装置,所以可对厚标本的深处区域拍摄清晰的图像。

水镜

均匀的照明

“复眼”透镜*其适合透射照明系统。在任何放大倍率下在视野边缘处也可实现均匀明亮的照明。

荧光噪声消除

滤光块转盘和滤光块中间配备了尼康*创的噪声消除装置。通过*全消除滤光块中的散射光,而使信噪比得到大大改善,可以以高对比度和高亮度拍摄到微弱荧光信号的图像。

| 简易的操作

轻松数码拍摄

眼睛无需离开目镜,只需按下显微镜底座上的图像拍摄按钮即可获取图像。

3D人体工学设计

显微镜侧面的按钮有一定的倾斜度,方便在观察期间进行触摸式操作。一目了然的显示屏,可以从观察位置轻松查看显示屏上显示的显微镜设定。

3D人体工学设计

独立式控制器DS-L3

通过独立式控制器DS-L3,无需连接PC即可对Digital Sight 系列数码照相机进行设定和操作。亦可以通过网络从PC获取图像。

独立式控制器DS-L3

· 可以通过图标选择各观察方法的*佳图像参数,并且可以进行简单的测量。

· 可以对数码相机、电动显微镜部件和外围设备进行全f位控制。

· 安装了电动或智能装置以后,物镜、荧光滤光块和聚光镜信息等显微镜状态数据会与拍摄的图像一起自动保存。

· 可以使用鼠标或通过触控笔操作触摸屏来控制各种操作。

尼康Eclipse Ni-E/Ni-U研究级生物显微镜外形尺寸图

Ni系列尺寸图

技术参数表

  Ni-E

载物台聚焦型

Ni-E
物镜转盘调焦型
Ni-U
光学系统 CFI60 无限远光学系统 CFI60 和 CFI75 无限远光学系统 CFI60 无限远光学系统

调焦

(行程从焦点计)

通过电动载物台上/下移动
(向上2毫米/向下13毫米)
通过电动物镜转盘上/下移动
(向上13毫米/向下2毫米)
通过手动载台上/下移动
(向上3毫米/向下26毫米)
内置线性编码器,分辨率:0.025μm
电动释放和重新聚焦机制
同轴粗/细聚焦
照明

卤素灯(12V100W)
NI-ND-E电动ND滤光片(可选)

卤素灯(12V100W)
内置复眼镜头,
内置NCB11,ND8,ND32滤镜(可拆卸,可安装一个附加滤镜)和漫射器(不可拆卸)
ND2滤镜(可选
控制 透射光开/关开关,带预设功能的强度控制旋钮
图像捕捉按钮
内置电动控制开关

NI-ERG NI Ergo Controller(可选)

NI-SRCP简易遥控器(可选)

供电单元 所有配置的外部电源NI-CTLA控制盒A 内置卤素灯电源的
NI-CTLB控制盒B在组合电动/智能选项时是必需的。
目镜(F.O.V. mm)

CFI 10x (22)
CFI 12.5x (16)
CFI 15x (14.5)
CFI UW10x (25)

管镜FOV22毫米(目镜/端口)

C-TB 双目镜筒
C-TE2 人体工学双目镜筒 (100/0, 50/50 带 C-TEP2 DSC 端口)
倾角:10-30度,延伸至40毫米

管镜FOV25 mm * 1(目镜/端口)

C-TF三目镜筒F(100 / 0,0 / 100)
C-TT三目镜筒T(100 / 0,20 / 80,0 / 100)
C-TT-C三目镜筒(100 / 0,0 / 100, for confocal)* 2
NI-TT 四通镜筒(目镜/上端口/后端口:100/0 / 0,0 / 100 / 0,0 / 0/100)
倾角:15-35度

NI-TT-E电动四通倾斜目镜筒(目镜/上端口/后端口:100/0 / 0,0 / 100 / 0,0 / 0/100)
倾角:15-35度

端口(FOV11毫米)

符合人体工程学的双目C-TEP2 DSC端口(带C型安装适配器,0.7x)
NI-BPU后端口单元(带C型安装适配器,1.0x)
NI-RPZ DSC变焦端口,用于四通目镜筒(带C型安装适配器,手动变焦,0.6x - 2.0x)

NI-RPZ-E电动DSC变焦端口,用于四通目镜筒(带C型安装适配器,电动变焦,0.6x - 2.0x)
支持臂

NI-SAM 标准臂

NIE-CAM 接触臂(用于电动/智能选项)

NIU-CAM 接触臂(用于电动/智能选项)

物镜转盘 (电动)

NI-N7-E电动七孔物镜转盘
NI-ND6-E电动六孔DIC物镜转盘

NI-N7-E电动七孔物镜转盘
NI-ND6-E电动六孔DIC物镜转盘

物镜转盘 (智能)

NI-N7-I智能七孔物镜转盘
NI-ND6-I智能六孔DIC物镜转盘

NI-N7-I智能七孔物镜转盘
NI-ND6-I智能六孔DIC孔物镜转盘

物镜转盘 (手动)

D-ND6六孔DIC物镜转盘
CN 六孔物镜转盘
C-NA 带检偏器插槽六孔物镜转换器
L-NU5通用五孔防静电物镜转盘
L-NBD5 BD五孔防静电物镜转盘

FN-S2N滑动物镜转盘(适用CFI60物镜)
转换2个物镜,DIC滑块可插入
FN-MN-H单物镜支架 (对于CFI75目标)
DIC滑块可插入

D-ND6六DIC孔物镜转盘
C-N 六孔物镜转盘
C-NA 带检偏器插槽六孔物镜转盘
L-NU5通用五孔防静电物镜转盘
L-NBD5 BD五孔防静电物镜转盘

载物台

NIE-CSRR2右手柄可旋转陶瓷涂层载物台,带2S支架
交叉行程 78(X) x 54(Y) mm
手柄高度和扭矩可调

FN-3PS2 FN1标准型
交叉行程 30(X) x 30(Y) mm

C-SR2S右手柄带2S支架

C-CSR1S右手柄陶瓷涂层台,带1S支架

C-CSR右手柄陶瓷涂层舞台

NIU-CSRR2右手柄可旋转陶瓷涂层平台,带2S支架
交叉行程 78(X) x 54(Y) mm
手柄高度和扭矩可调

NI-S-E电动XY平台标示刻度:0.1微米NI-SH-D培养皿架(可选)

载物台支架

NI-SSR 载物台支架(适用于电动通用聚光镜和可旋转/电动平台)

用于聚焦物镜转盘的NI-SSF支架(适用于LWD聚光镜和FN1标准/电动级)

NI-SSR 载物台支架(用于可旋转载物台)

NI-SS载物台支架(用于不可旋转的阶段)

聚光镜(电动)

NI-CUD-E电动万n聚光镜干式
用于DIC,相差,暗场观测
附加NI-SSR 载物台支架上

聚光镜(手动)

NI-CUD通用聚光镜干式(NA 0.88)

C-AB阿贝聚光镜(NA 0.90)

C-AR消色差聚光镜(NA 0.80)

C-DO 暗场聚光镜(油,NA 1.20-1.43)

C-DD暗场聚光镜(干式,NA 0.80-0.95)

C-AA消色差/ Aplanat聚光镜(NA 1.40)

C-SA滑动消色差聚光镜2-100x(NA 0.90)

C-SW消色差摆动式聚光镜1-100x(NA 0.90 / 0.11)

C-SWA消色差摆动式聚光镜2-100x(NA 0.90 / 0.22)

C-LAR LWD消色差聚光镜(NA 0.65)

D-CUO DIC聚光镜(油,NA 1.40)

FN-C LWD聚光镜NA 0.78(用于DIC和斜光照明)

NI-CUD通用聚光镜
CC Abbe聚光镜NA 0.9
CC 消色差聚光镜NA 0.9
暗场聚光镜(油)
暗场聚光镜(干式)
CC 平场消色差聚光镜NA 1.4
CC 滑动消色差聚光镜2-100x
CC 摇摆式消色差聚光镜1-100x
CC转盘式相差聚光镜* 3
消色差旋出式聚光镜2-100x
X LWD聚光镜
D-CUO DIC聚光镜 油

能量消耗 211W (*大卤素灯强度和*全电动选项) 96W (*大卤素灯强度和*全电动选项) 主体: 133W (*大卤素灯强度)
控制箱 B: 29W (带全电动选项)
重量(约) 29 公斤(带电动四通目镜筒的落射荧光配置) 42 公斤 (带电动四通镜筒光活化配置) 20 公斤
(Brightfield配置符合人体工程学的双目镜筒)
