3D三维视频显微镜VH-2S3D系统由单筒体视显微镜与VGQ1080PCQ高清相机组成,能完成对电路板等工件的图像采集与录像,并且可选装测量版的高清相机,对图像进行测量操作等。单筒视频显微镜是一种连续变倍单筒显微镜,搞级光学系统,具有低畸变、高分辨率、大景深、视场宽大且平坦、齐焦性好等特点,设计新颖,操作简便与高清晰度的彩色CCD和电视机配套使用。
产品特点
■ 采用搞级光学系统,具有低畸变、高分辨率、大景深、视场
■ 宽大且平坦、齐焦性好等特点,设计新颖,操作简便;
■ 可手动切换2D,3D 观察角度,采用3D镜像效应观察立体元器件;
■ 音网和深孔,切换时清晰度保持不变,中心位置一致;
■ 提供36度角旋转观察,观察工作距离高达95mm,方便取放产品。
应用领域
广泛应用于微电子、精密电子、精密五金件、深孔壁、生命科学、动植物形态、刑侦鉴定等等行业。
成像系统/VGQ1080PCQ
VGQ1080PCQ相机是一款包含多种方式输出HDMI+SD 卡的USB接口,它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器,还可以同时连接到电脑,更可以将图像同视频保存在SD 卡中供现场分析与后继研究。
VGQ1080PCQ蕞大的特点是相机本身就是一款内嵌ARM核,可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上,更进一步,用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。

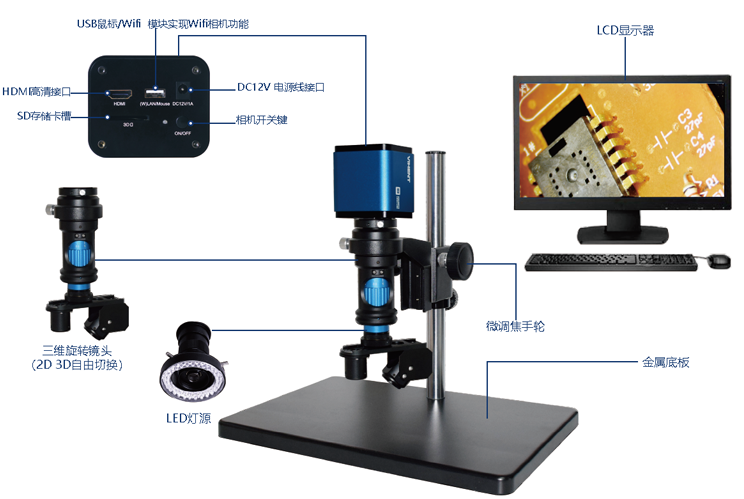

产品结构设计/应用介绍
3D三维视频显微镜VH-2S3D系统由单筒体视显微镜与VGQ1080PCQ高清相机组成,能完成对电路板等工件的图像采集与录像,并且可选装测量版的高清相机,对图像进行测量操作等。单筒视频显微镜是一种连续变倍单筒显微镜,搞级光学系统,具有低畸变、高分辨率、大景深、视场宽大且平坦、齐焦性好等特点,设计新颖,操作简便与高清晰度的彩色CCD和电视机配套使用。

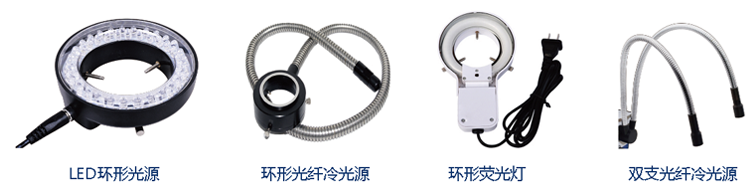

多种照明装置
根据用户不同场合的使用要求,专门设计有多种照明装置,可按观察的样品选用上下双卤素灯、上卤素下荧光灯、环形荧光灯、光纤冷光源、LED同轴照明等照明方式,还可选配XY移动载物台、图像分析装置进行图像分析处理。支架有立柱式,万能支架可供选择。

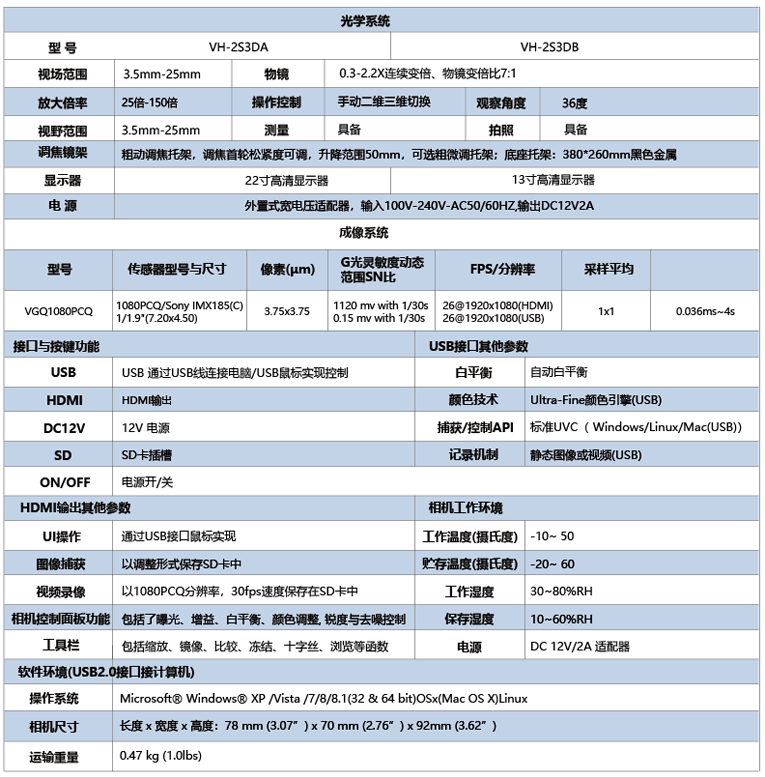

技术参数规格
